FOLDEPORTE
Visse anlæg kræver foldeporte med ekstra klasse. Det er anlæg, hvor design, funktion og økonomi vægtes lige højt. Som navnet antyder, er Ecolid et meget økonomisk og miljømæssigt stærkt valg, der samtidig har en flot finish og et minimalt vedligeholdelsesbehov. Så hvis du har brug for en velisoleret og flot foldeport eller svingport til en rimelig pris, behøver du ikke at lede længere.
STYRKERNE VED EN FOLDEPORT FRA PRIDO
- Sveriges mest solgte foldeporte
- Udviklet og fremstillet i Sverige
- Langtidstestet til 1 million åbningscyklusser
- Lave vedligeholdelsesomkostninger
- Førsteklasses design og finish
- Kort leveringstid og høj leveringssikkerhed
- Ca. 40 % bedre U-værdi end rammebyggede foldeporte
- Lufttæthedsklasse 4, luftlækage 1,8 m³/h x m² iht. EN 12426
- Nem og hurtig at montere og afmontere
- Kræver minimal plads i siderne og foroven
- 7 års garanti
- Førsteklasses korrosionsbeskyttelse
- Al klemfare er elimineret
- CE-mærket iht. den europæiske standard for foldeporte, EN 13241
- Fremstilles udelukkende efter mål i flere forskellige udførelser
Produktfilm: Ecolid
Produktfilm: PriDrive
Introduktion til montering
Ecolid før montering
MANUEL ELLER MOTORDREVET FOLDEPORT?
Pridos salgsstrategi er at levere høj kvalitet til den rette pris. I modsætning til mange andre portproducenter er vi slet ikke interesserede i eftermarkedet. Vores mål er ikke at sælge service, men at levere kvalitet helt fra starten af. Den foldeport i vores sortiment, der først og fremmest lever op til vores strategi, er den manuelle foldeport. Hvorfor?
En manuel foldeport fra Prido er et køb, der holder. Foldeporte er konstrueret til at holde længe. Porten er langtidstestet til 1 million åbningscyklusser. Korrekt monteret er den næsten uopslidelig. Holdbarhed handler ikke kun om levetid. Vores sandwichkonstruktion giver også en U-værdi, der er ca. 40% bedre end rammebyggede foldeporte.
Foldeporten er driftssikker. Der er ikke noget galt med elektronik og automatik, men det holder ikke evigt og kan også være følsomt over for ydre påvirkninger. En manuel foldeport giver i princippet aldrig problemer. Prido sælger 14.000 foldeporte om året og har 50 års brancheerfaring. Tro os, når vi siger, at vi kender forskellen på forskellige typer af industriporte.
En manuel foldeport er let at åbne og lukke, selv når porten er 7 meter bred og 6 meter høj, takket være en velgennemtænkt konstruktion.
Omkostningerne til vedligeholdelse er ekstremt lave. Når man investerer i en foldeport, skal man være opmærksom på omkostningerne til vedligeholdelse, dvs. hvad det koster at eje porten. Ved visse porttyper udgør selve købet kun en lille del af de samlede omkostninger. Mange portproducenter kræver serviceintervaller på 6-12 måneder, og hver enkelt servicetilfælde kan medføre høje omkostninger. Vi vover den påstand, at vores manuelle foldeport stort set er vedligeholdelsesfri. I normale industrimiljøer kræves der ingen vedligeholdelse. I miljøer med stærk tilsmudsning kan det være nødvendigt med vask for at opretholde rustbeskyttelsen. Al vedligeholdelse kan udføres uden specialkompetencer.
En foldeport er synonym med stærkt reduceret risiko for skader pga. påkørsel. Menneskets synsfelt er større i horisontal retning end i vertikal retning. Vertikalt kan synsfeltet også begrænses af for eksempel taget på et køretøj. Foldeportens sidegående bevægelse betyder, at antallet af skader pga. påkørsel med ødelagte bundsektioner og meget dyre reparationer til følge næsten forsvinder. Hvis uheldet alligevel er ude, er det ekstremt nemt at udskifte et portblad i foldeporten. I modsætning til f.eks. en ledhejseport kræver det ikke en porttekniker for at foretage udskiftningen.
Foldeporten er konstrueret til nem og hurtig montering. Man kan selv montere en manuel foldeport, hvis man er af den praktiske type, og det kræver ikke specialviden. Men hvis man gerne vil have hjælp til monteringen, har Prido veluddannede montører overalt i Danmark. Takket være enkelheden bliver monteringsomkostningerne betydeligt lavere end ved andre typer foldeporte.
Foldeporten passer ind i de fleste portåbninger, da den kræver minimal plads i siderne og foroven og fås til både ind- og udadgående åbning.
MANUEL ELLER MOTORDREVET FOLDEPORT?
Pridos salgsstrategi er at levere høj kvalitet til den rette pris. I modsætning til mange andre portproducenter er vi slet ikke interesserede i eftermarkedet. Vores mål er ikke at sælge service, men at levere kvalitet helt fra starten af. Den foldeport i vores sortiment, der først og fremmest lever op til vores strategi, er den manuelle foldeport. Hvorfor?
En manuel foldeport fra Prido er et køb, der holder. Foldeporten er konstrueret til at holde længe. Porten er langtidstestet til 1 million åbningscyklusser. Korrekt monteret er den næsten uopslidelig. Holdbarhed handler ikke kun om levetid. Vores sandwichkonstruktion giver også en U-værdi, der er ca. 40% bedre end rammebyggede foldeporte.
Foldeporten er driftssikker. Der er ikke noget galt med elektronik og automatik, men det holder ikke evigt og kan også være følsomt over for ydre påvirkninger. En manuel foldeport giver i princippet aldrig problemer. Prido sælger 14.000 foldeporte om året og har 50 års brancheerfaring. Tro os, når vi siger, at vi kender forskellen på forskellige typer af foldeporte.
En manuel foldeport er let at åbne og lukke, selv når porten er 7 meter bred og 6 meter høj, takket være en velgennemtænkt konstruktion.
Omkostningerne til vedligeholdelse er ekstremt lave. Når man investerer i en industriport, skal man være opmærksom på omkostningerne til vedligeholdelse, dvs. hvad det koster at eje porten. Ved visse porttyper udgør selve købet kun en lille del af de samlede omkostninger. Mange portproducenter kræver serviceintervaller på 6-12 måneder, og hver enkelt servicetilfælde kan medføre høje omkostninger. Vi vover den påstand, at vores manuelle foldeport stort set er vedligeholdelsesfri. I normale industrimiljøer kræves der ingen vedligeholdelse. I miljøer med stærk tilsmudsning kan det være nødvendigt med vask for at opretholde rustbeskyttelsen. Al vedligeholdelse kan udføres uden specialkompetencer.
En foldeport er synonym med stærkt reduceret risiko for skader pga. påkørsel. Menneskets synsfelt er større i horisontal retning end i vertikal retning. Vertikalt kan synsfeltet også begrænses af for eksempel taget på et køretøj. Foldeportens sidegående bevægelse betyder, at antallet af skader pga. påkørsel med ødelagte bundsektioner og meget dyre reparationer til følge næsten forsvinder. Hvis uheldet alligevel er ude, er det ekstremt nemt at udskifte et portblad i foldeporten. I modsætning til f.eks. en ledhejseport kræver det ikke en porttekniker for at foretage udskiftningen.
Foldeporten er konstrueret til nem og hurtig montering. Man kan selv montere en manuel port, hvis man er af den praktiske type, og det kræver ikke specialviden. Men hvis man gerne vil have hjælp til monteringen, har Prido veluddannede montører overalt i Danmark. Takket være enkelheden bliver monteringsomkostningerne betydeligt lavere end ved andre typer industriporte.
Foldeporten passer ind i de fleste portåbninger, da den kræver minimal plads i siderne og foroven og fås til både ind- og udadgående åbning.
Logistikcentre
Manuelle foldeporte, der sikrer lave driftsomkostninger

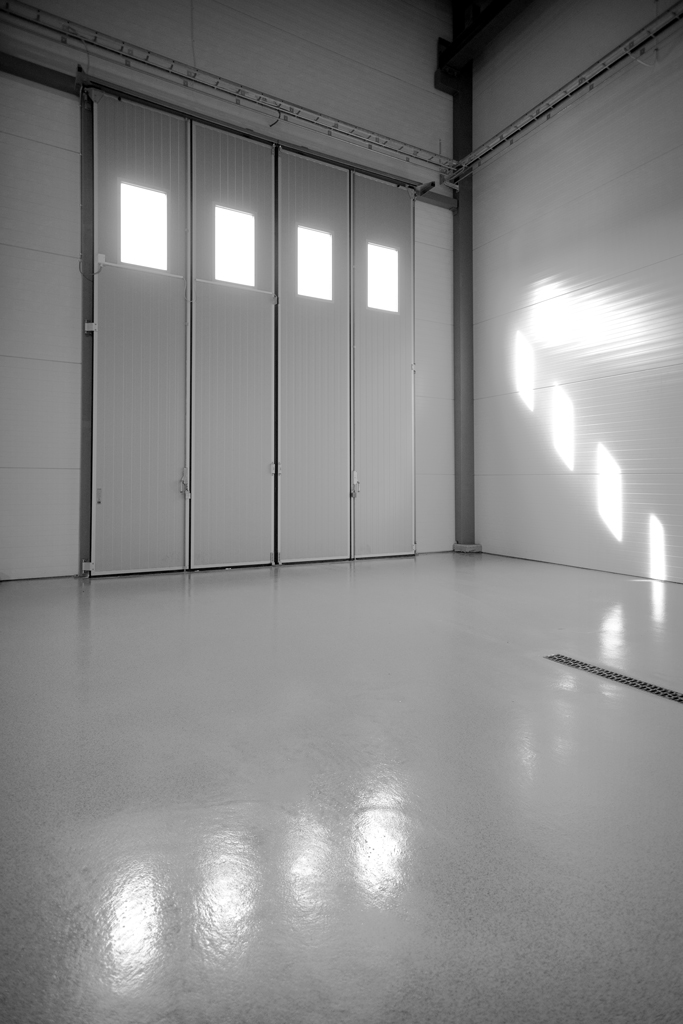

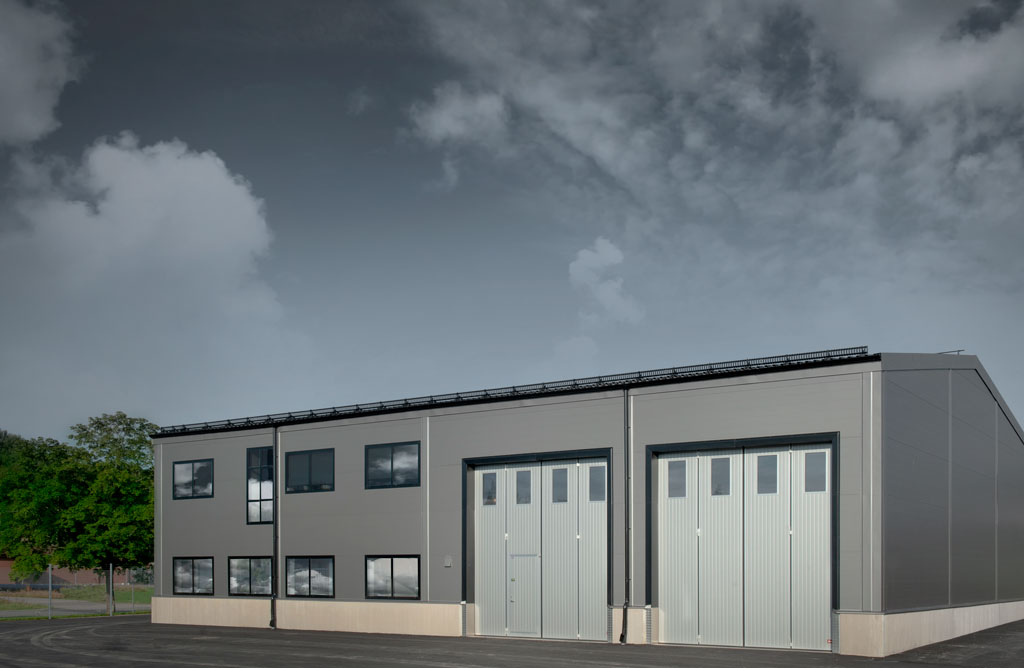

Industri
Sveriges mest solgte foldeport til industrimiljøer
Servicelokaler
Motordrevne foldeporte med høj driftssikkerhed og hurtig åbning

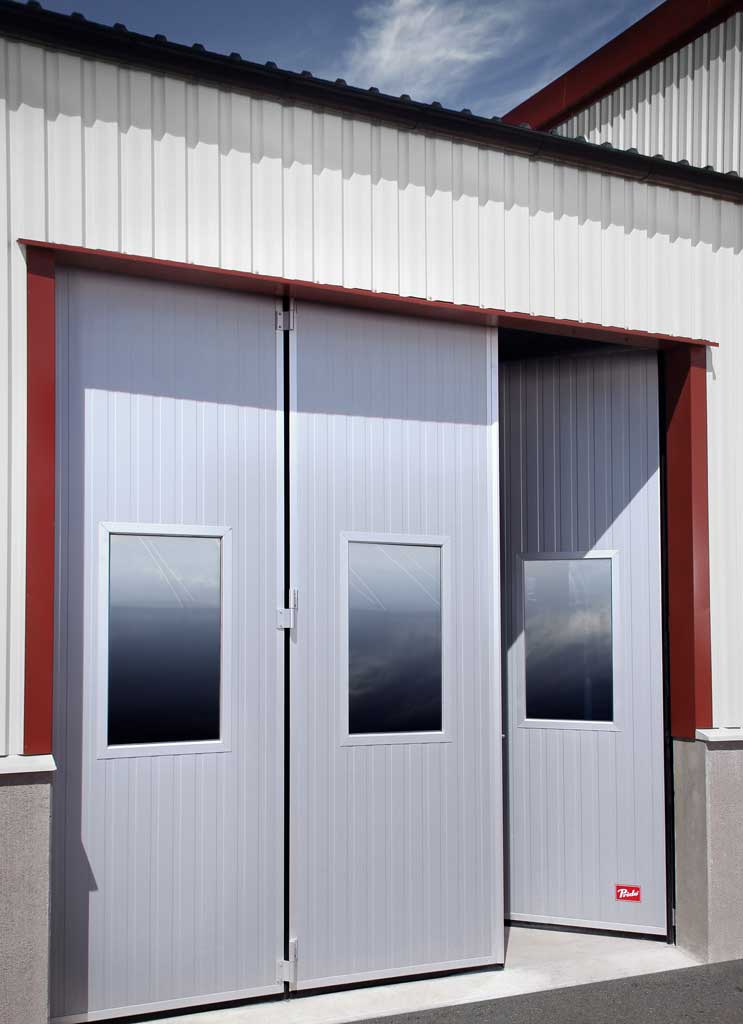

Landbrug
Robuste foldeporte med rustbeskyttelse i topklasse
Logistikcentre
Manuelle foldeporte, der sikrer lave driftsomkostninger
Industri
Sveriges mest solgte foldeport til industrimiljøer
Servicelokaler
Motordrevne foldeporte med høj driftssikkerhed og hurtig åbning
Landbrug
Robuste foldeporte med rustbeskyttelse i topklasse
FOLDEPORTE MED MOTOR
Motordrevne foldeporte er ikke en ny opfindelse, men vores nye PriDrive-løsning giver dig som portejer markant bedre forudsætninger.
Motordrevne foldeporte har tidligere enten været en dyr investering eller været dyre i drift for ejeren, men nu bliver de det oplagte valg til industribygninger.
PriDrive Standard
Væsentligt lavere investeringsomkostninger i forhold til andre foldeportsmotorer på markedet. PriDrive Standard har en åbne- og lukketid på ca. 11 sekunder. Den fås i 3-delt og 4-delt udførelse. På PriDrive er det muligt at frakoble motoren direkte fra gulvniveau for manuel betjening.
Maks. bredde: 5040 mm
Maks. højde: 4800 mm
Maks. åbning: 23,15 – 23,75 kvm
Min. plads i siderne: 390 mm
Min. overhøjde: 420 mm
PriDrive Boomerang
PriDrive med Boomerang-beslag reducerer den nødvendige plads i siderne til 290 mm og giver samtidig mulighed for at frakoble motoren mhp. manuel betjening direkte fra gulvniveau. Boomerang-beslag fås kun på 4-delte foldeporte.
Maks. bredde: 4500 mm
Maks. højde: 4800 mm
Maks. åbning: 21,6 kvm
Min. plads i siderne: 290 mm
Min. overhøjde: 420 mm
Tekniske data for Ecolid foldeporte
CE-mærkning Isoleringsværdi Lufttæthed Mekanisk styrke Vandtæthed Vindlast Sikkerhed Gummilisterne er udformet, så klemrisici mellem
Beslag monteret på portbladene Vinduer Indbygget gennemgangsdør Trækhåndtag foldeport Karmhængsler Løftende karmhængsler (tilvalg) Mellemhængsel Lås Portblad
Isolering Portindfatning Staldpakke Styreskinner og konsoller Tætninger Opsætningsbeslag Overfladebeklædning 7 års garanti Vedligeholdelse, service
Portene CE-mærkes i overensstemmelse med byggevareforordningen
i henhold til den gældende
standard DS/EN 13241.
U-værdi 1,34 W/(m2/K) for en heldækket port
på 5 x 5 m eller 1,47 W/(m2/K) for en port
med 1 række vinduer af type B1, beregnet i
henhold til DS/EN 12428.
Klasse 4, 1,8 m3/m2 h i henhold til DS/EN
12426.
Dimensioneret og testet til 1.000.000 åbningscyklusser
i henhold til DS/EN13241.
Klasse 3 i henhold til DS/EN13241.
Klasse 2, 3, 4 eller 5 alt afhængigt af størrelse.
Testet og klassificeret i henhold til DS/EN 12444
og DS/EN 12424.
portblad/portblad og portblad/væg helt undgås.
Mindst 3 bærende beslag pr. portblad forhindrer
nedstyrtning.
I elforzinket stål eller aluminium. På udadgående porte er stålbeslagene også pulverlakerede.
Argonfyldte D4-12-termoruder i seks forskellige
standardstørrelser. Brysthøjden er som standard
ca. 1.070 mm. Der ydes 7 års garanti mod
kondens mellem glaslagene. Vindueskarme af
naturanodiserede aluminiumprofiler med brudte
kuldebroer.
Kan fås i alle varianter.
Altid udadgående. Placeringen afgøres af valget
af port, se projekteringsvejledningen. Porthøjden
skal være mindst 2.800 mm, for at der kan monteres
en gennemgangsdør. Størrelsen på åbningen
til gennemgangsdøren afgøres af portbladets
bredde og kan være helt ned til 567 mm.
Portbladets bredde skal være mindst 770 mm, for
at der kan monteres en indbygget gennemgangsdør.
Låsekasse Dorma DL 919-50.
Naturanodiserede aluminiumhåndtag.
Stålhængsler, som kan justeres i flere retninger. Elforzinkede på indadgående porte samt elforzinkede og pulverlakerede på udadgående. Smørefri teflonbøsninger. Skrues i portindfatning.
Hæver porten under åbningsbevægelsen med 10
mm. Velegnet til ujævne gulve. God tætning i lukket
position og en jævn og let åbningsbevægelse
uden unødigt slid på slæbelisten.
Naturanodiseret aluminium. Smørefri teflonbøsninger.
Garageslåer til indvendig låsning med hængelås er standard. Ønskes cylinderlåse på inder- og yderside, fås tilvalget Prido Fix 480.
Proceslaminerede sandwichpaneler.
Tykkelse 50 mm. Maks. størrelse på et enkelt
portblad er 1.250 x 6.000 mm. Ramme til montering
af gummilister m.m. af naturanodiserede
aluminiumprofiler. Indstøbte stålforstærkninger til
montering af hængsler, styreenheder m.m.
50 mm freonfri polyuretancelleplast.
Lavet af stål, beton eller træ. Mindst 6 mm stål,
hvis enkelt portblad > 6 m2. Ellers mindst 3 mm
stål ved indadgående og mindst 4 mm ved
udadgående. 3 forskellige skruesæt afhængigt af
indfatningstypen.
Porte, der placeres i vaskehal eller i staldmiljø,
kræver en særlig komponentpakke til ekstra rustbeskyttelse
for at garantien skal være gyldig.
Eftermontering er ikke mulig.
Lavet af varmgalvaniseret stål, justerbare. Skrues
fast i portindfatningen.
Lavet af aldersbestandig EPDM-gummi.
Automatisk låsning i åben position på både
indad- og udadgående foldeporte.
Inderside og yderside af varmgalvaniseret pladestål.
Lakeret med 25 μm polyesterlak..
Se separat dokument med vores garantibetingelser.
Markedets laveste servicebehov.
36-måneders serviceinterval.
Ecolid foldeport PriDrive (motordrevne) – tekniske data
CE-mærkning Isoleringsværdi Mekanisk styrke Sikkerhed
Beslag monteret på portbladene Vinduer Indbygget gennemgangsdør Mellemhængsel Karmhængsler Isolering Portindfatning Styreskinner og konsoller Tætninger Overfladebeklædning Størrelse-PriDrive Standard Størrelse-PriDrive Boomerang
Garanti Vedligeholdelse, service Indbrudsklassificeret Motor og gear Driftsstrøm Forsyningsspænding Frekvens Omdrejningstal, udgangsaksel Åbne- og lukkehastighed Styreenhed Kategori i henhold til DS/EN ISO 13849-1 Ekstern sikring pr. fase Interne sikringer – motor Interne sikringer – styreenhed Energiforbrug – styreenhed Temperaturområde Fra -10 til +40 ºC. Kapslingsklasse IP65 Intermittens Kontinuerligt maks. 1 komplet cyklus/min.
Portene CE-mærkes i overensstemmelse med byggevareforordningen
i henhold til den gældende
standard EN 13241. Motordrevne porte CE-mærkes
også i overensstemmelse med maskindirektivet,
lavspændingsdirektivet og EMC-direktivet.
U-værdi 1,57 W/(m2/K) for en heldækket foldeport
på 4×4 m eller 1,77 W/(m2/K) for en foldeport
med 1 række vinduer af type B1, beregnet i
henhold til DS/EN 12428.
Dimensioneret og testet til 1.000.000 åbningscyklusser i henhold til EN13241
Vores motordrevne foldeporte opfylder naturligvis alle
gældende sikkerhedskrav og -standarder. De er
konstrueret, så klemrisici helt undgås. Portens midtertætninger
er forsynet med indbyggede optiske
følelister, og der indgår som standard en ekstra
sikkerhedsfotocelle til montering i portåbningen.
Ud over disse funktioner er motoren/styreenheden
forsynet med en belastningsvagt til personbeskyttelse.
Gummilisten er udformet, så klemrisici
mellem portblad/portblad og portblad/væg helt
undgås. Mindst 3 bærende beslag pr. portblad
forhindrer nedstyrtning.
I elforzinket stål eller aluminium
Argonfyldte D4-12-termoruder i seks forskellige standardstørrelser. Brysthøjden er som standard ca. 1.070 mm. Der ydes 7 års garanti mod kondens mellem glaslagene. Vindueskarme af naturanodiserede aluminiumprofiler med brudte kuldebroer.
Kan fås i alle varianter. Altid udadgående. Placeringen afgøres af valget af foldeport, se projekteringsvejledningen. Porthøjden skal være mindst 2.800 mm, for at der kan monteres en gennemgangsdør. Størrelsen på åbningen til gennemgangsdøren afgøres af portbladets bredde og kan være helt ned til 567 mm. Portbladets bredde skal være mindst 770 mm, for at der kan monteres en indbygget gennemgangsdør. Låsekasse Dorma DL 919-50.
Naturanodiseret aluminium. Smørefri teflonbøsninger.
Proceslaminerede sandwichpaneler. Tykkelse 50 mm. Ramme til montering af gummilister m.m. af naturanodiserede aluminiumprofiler. Indstøbte stålforstærkninger til montering af hængsler, styreenheder m.m.
50 mm freonfri polyuretancelleplast.
Lavet af stål, overligger 6 mm tyk, sidestykker 4 mm tykke.
Lavet af varmgalvaniseret stål, justerbare. Skrues fast i portindfatningen.
Lavet af aldersbestandig EPDM-gummi. Designet opfylder kravene i EN 12453 uden yderligere beskyttelse.
Inderside og yderside af varmgalvaniseret pladestål. Lakeret med 25 μm polyesterlak.
Maks. bredde: 5040 mm
Maks. højde: 4800 mm
Maks. åbning: 23,15-23,75 kvadratmeter (afhængigt af udformningen).
Maks. bredde: 4500 mm
Maks. højde: 4800 mm
Maks. åbning: 21,6 kvadratmeter (afhængigt af udformningen).
7 år på foldepore og de mekaniske komponenter.
2 år på elektronikken.
Se separat dokument med vores garantibetingelser.
Markedets laveste servicebehov.
1 gang hver 18. måned eller efter maks. 30.000 åbninger.
Som tilvalg fås også en indbrudsklassificeret udførelse. Testet og godkendt i henhold til SSF 1074 klasse 2.
Prido PriDrive
1,10 A
3 x 400 V + N + PE
50 Hz
Ca. 2,0 rpm
Standard: ca. 11 sek. for 4-delt, ca. 10 sek. for 3-delt.
Boomerang: ca. 13 sek.
Prido PriDrive
Pl”c” kategori 3.
10-16 A
3 x 2,5 A træg, 5 x 20 mm, brydeevne 1.500 A.
1 x 1 A træg, 5 x 20 mm.
5 W
Farvekort, farve for Ecolid foldeporte
Farven på et industriport er selvfølgelig af stor betydning for bygningens overordnede indtryk.
Alle Ecolid industriporter dækket af stålplade.
Sølv 045
RAL: 9006
Skovgrøn 874
RAL: 6003
Gråhvid 022
RAL: 7044
Blå 558
RAL: 5009
Blyantsgrå 036
RAL: 7024
Hvid 010
RAL: 9010
Rød 758
RAL: 3009
Antracitgrå 035
RAL: 7016
Grafit 044
RAL: 9007
Chokoladebrun 434
RAL: 8017
Sort 015
RAL: 9005
Bemærk, at farven på en computerskærm kan variere fra den faktiske skygge. For nøjagtig farve kontakt os venligst for plademetalprøver.
Farve struktur
- Stål ark
- Zink lag
- Passivering lag
- Primær farve (Primer)
- Polyesterlak 25 μm
- Bagkantfarve 10 μm
Projekteringsvejledning Ecolid foldeporte.

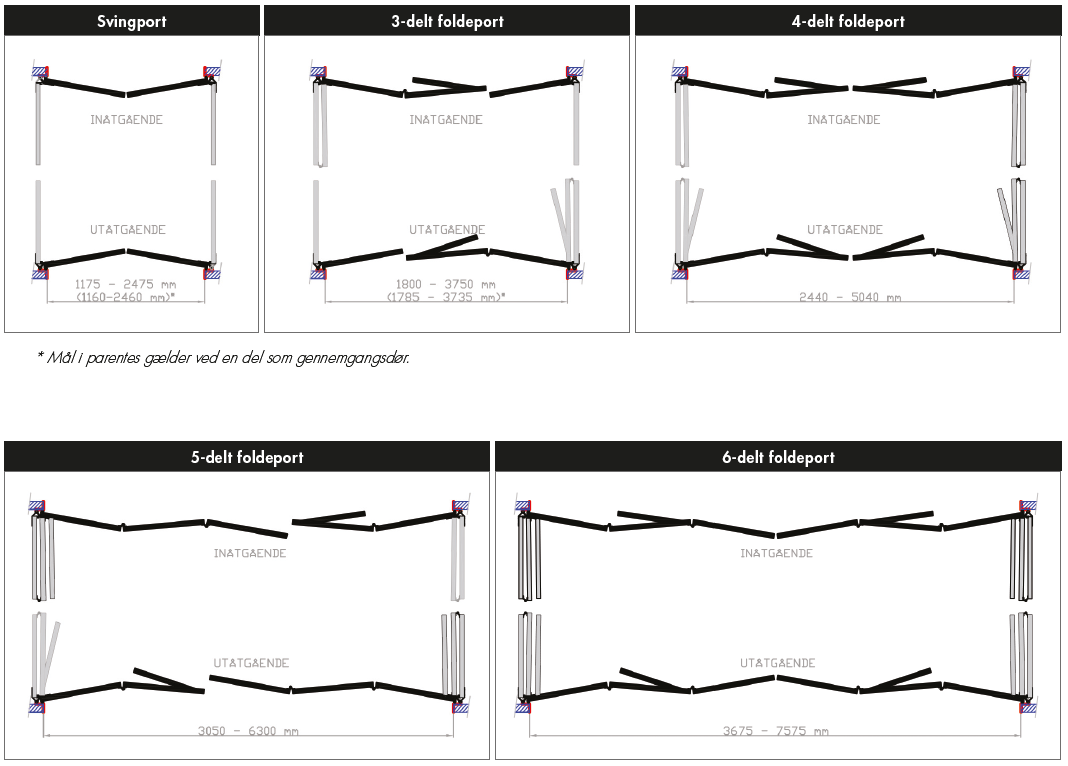

Åbningsmuligheder – Ecolid (manuelle)
* Mål i parentes gælder ved en del som gennemgangsdør

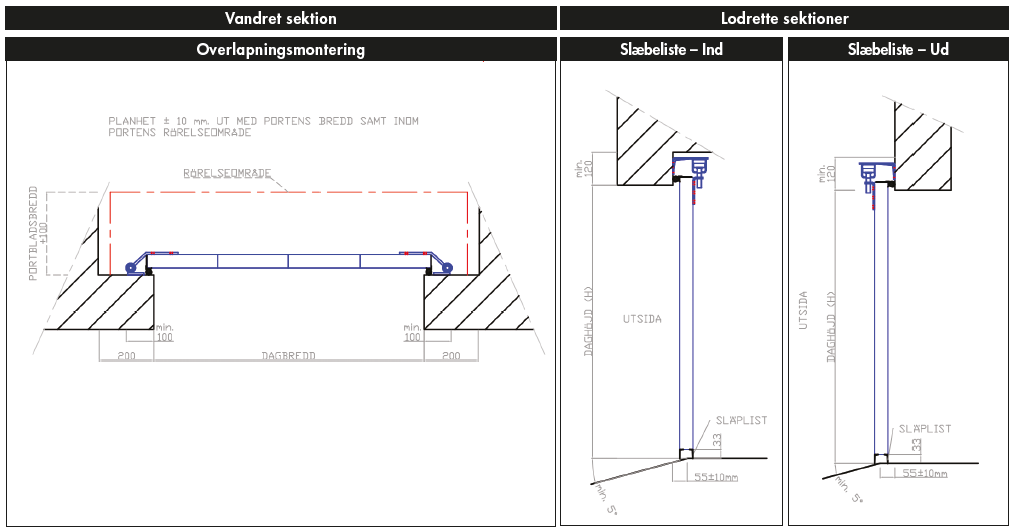

Indbygningsmål – Ecolid (manuelle)
Ecolid-porte fremstilles til overlapningsmontering og med slæbeliste som tætning mod gulvet.
Maks. højde = 6005 mm (4600)
Med en del som gennemgangsdør = 3.200 mm
(Mål i parentes gælder svingport.)
Vandret sektion, overlapningsmontering

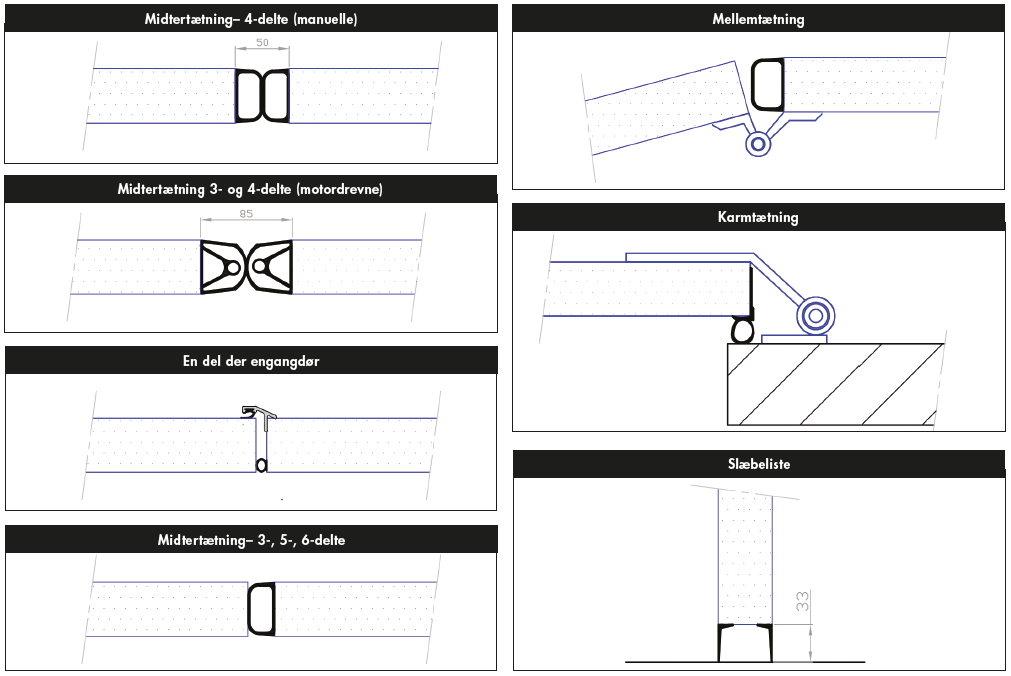

Tætninger – Ecolid
Projekteringsvejledning motordrevet folderporte (PriDrive).

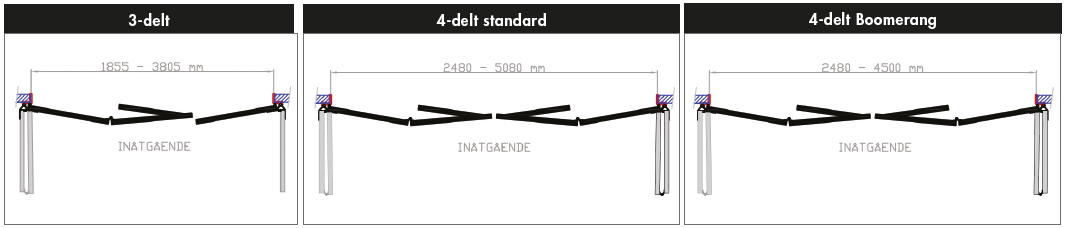

Åbningsmuligheder:
Indbygningsmål:

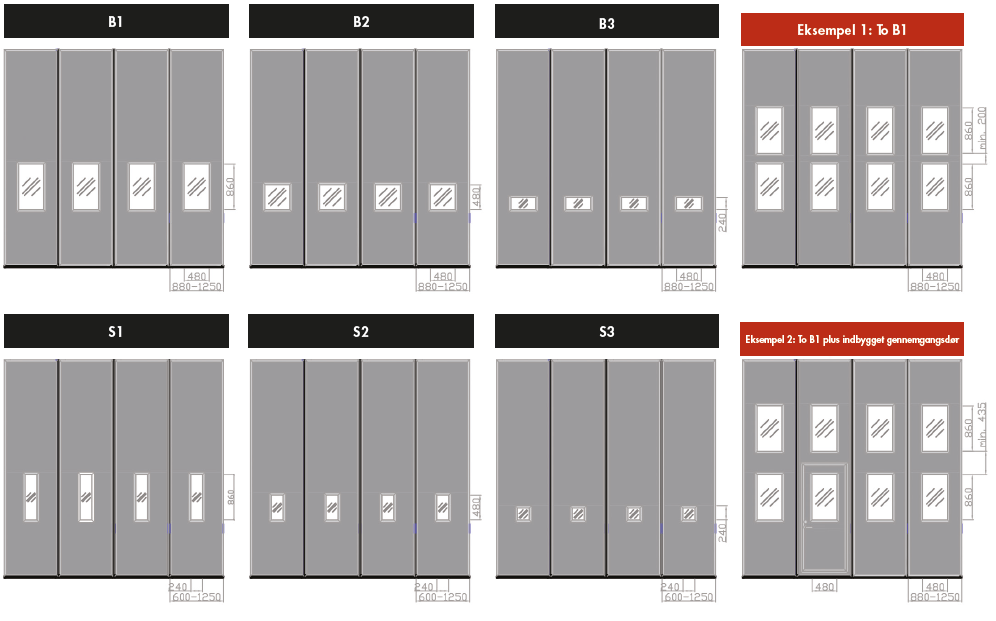

Vinduer – Ecolid foldeporte
Ecolid-porten kan udstyres med argongasfyldte termovinduer. Vores standardsortiment omfatter seks forskellige størrelser. Specialstørrelser
fås på anmodning. Placeringen er fri, hvis man holder sig inden for nedenstående angivne mål. Det maksimale
antal vinduer pr. portblad bestemmes af størrelsen. Brysthøjden er som standard ca. 1.070 mm.
Miljøvaredeklaration – Ecolid foldeporte
Beskrivelse af virksomhed og produkt
Virksomheden:
Med over 45 års solid erfaring er Prido en af de førende aktører i sin branche.
Virksomheden arbejder med design, udvikling, fremstilling og markedsføring af industriportløsninger til industrivirksomheder og andre portkunder i Norden og Nordeuropa.
Målet er at tilbyde branchens mest attraktive og markedstilpassede sortiment.
Hovedkontor
Ansvarlig:
VD Josephine Stjärnerfält, +46512-295 88
josephine@prido.se
Kontaktperson:
Miljøkoordinator Otto Claéson, 0512-295 85
otto.claeson@prido.se
Miljøarbejde:
Virksomhedens miljøpolitik kan læses på hjemmesiden. Den opdateres jævnligt.
Produktet:
Ecolid-porten er en foldeport med proceslamineret sandwichkonstruktion. Rammeværket består af aluminiumprofiler med forstærkninger af stål. Rammen fyldes med isocyanat og polyol, så der dannes en polyuretanisolering. Inderside og yderside er af varmgalvaniseret pladestål. Fremstillingen sker ved hovedkontoret i Tråvad uden for Vara i Sverige. Porten har en anslået levetid på mindst 25 år. Den angivne levetid forudsætter, at produktet bruges under de forhold, det er beregnet til. Større skader i farvelaget, som også skader det underliggende galvaniseringslag, bør repareres. Derudover kræves der kun den vedligeholdelse, der er angivet under vedligeholdelsesanvisningerne i industriportens brugervejledning.
Indholdsdeklaration:
Nedenstående tabel indeholder oplysninger om indholdet i Ecolid. Da portenes mål tilpasses kundens krav, kan tallene for de individuelle porte variere.
Tabellen viser indholdet i den mest almindelige udførelse – 4.000 mm x 4.000 mm med en vinduesrække og gennemgangsdør:
| Materiale | Mængde |
| Stål | 233,2 kg |
| Aluminium | 65 kg |
| Gummi | 19,9 kg |
| Plast | 0,1 kg |
| Polyuretan | 43 kg |
| Vinduer | 7,2 kg |
| Andet | 0,2 kg |
| I alt | 368,6 kg |
Kontakt producenten for at få flere oplysninger om de komponenter, der indgår.
Deklaration for miljøpræstation: Oplysningerne om produktets miljøpræstation er opdelt i en fremstillingsdel og en anvendelsesdel. Fremstilling: Ressourceforbrug: Emission af forurenende stoffer: Andre oplysninger: – Kemikalier, der anvendes i produktionen: polyol, isocyanat, smeltelim. Emballage: Egne emissioner: Genvinding:
– Elforbrug ca. 104 kWh/port.
– Der forekommer ingen målelig emission.
– Farligt affald: Der forekommer en vis mængde affald ved rengøring af polyol- og isocyanatmaskine. Dette håndteres ved destruktion af Stena Recyling. Der forekommer i gennemsnit ca. 150 kg pr. år, hvilket bør ses i forhold til de 192 tons råmaterialer, der indgår i produktionen.
– Andet affald: Der forekommer affaldsprodukter i form af udskæringer i produktionen. De klassificeres ikke som farligt affald, men kan deponeres uden restriktioner samt bruges til jordisolering.
– Emballering foretages på stativ. Stativet består af sidegavle i stål med træfod, trælameller som afstandsstykker og plastikskive i den nederste kant af portemballagen. Fastgøres med plastikbånd og trælameller øverst på portstativet. Løst tilbehør emballeres i plastikindpakket papæske.
– Ingen kendte.
Metallet kan materialegenvindes. Træ- og gummirester kan energigenvindes. Skumplastaffald kan deponeres uden begrænsninger (ikke-komposterbart). Limrester kan forbrændes/deponeres.
