LEDHEJSEPORTE
Ledhejseporte fra den hollandske virksomhed Alpha Deuren er resultatet af den mest moderne design- og produktionsteknik, der er tilgængelig inden for konceptet ledhejseporte. De er robuste og usædvanligt slidstærke.
HVORFOR VÆLGE EN FOLDEPORT FRA PRIDO?
- Fremstilles udelukkende efter mål i flere forskellige udførelser
- Motorer og styreenheder fra Europas største og førende producent, tyske GFA
- Torsionsfjedre dimensioneret til 30.000 åbningscyklusser
- Fremragende kombination af varmeisolering og lydabsorbering
- Perfekt kombination af pris, ydeevne og anvendelsesmuligheder
- Portene er udformet og CE-mærket i henhold til den gældende portstandard EN 13241.
- Kort leveringstid og høj leveringssikkerhed
- 2 års garanti
FLEKSIBILITET BETYDER ALT
Ledhejseporten ISO 40 er konstrueret og fremstillet ved hjælp af den allernyeste teknologi. Finishen er robust og detaljeret, hvilket de indkapslede afslutningsstykker i metal eller aluminium, forstærkningsprofilerne og de anodiserede aluminiumsprofiler viser. Dette er noget, der ikke kan ses udefra. Fleksibilitet betyder alt ved fremstillingsprocessen. Det er en meget alsidig port, som kombinerer pris, ydeevne og anvendelsesmuligheder.
Ledhejseporten ISO 40 mm er Alphas mest populære port. Den har en moderne konstruktion, som kombinerer fremragende varmeisolering og lydabsorberende egenskaber takket være mikroprofilerne.
Design- og materialemulighederne er uendelige, hvilket betyder, at porten altid kan konfigureres til at imødekomme dine ønsker. Mange typer indbyggede vinduer, forskellige højder og bredder samt 12 standard RAL-farver indgår i ISO 40 mm-sortimentet.
Ledhejseporte fra hollandske Alpha Deuren er robuste og usædvanligt slidstærke. Ved at bruge forskellige portsektionshøjder på panelerne kombineret med forskellige højder på topprofilen af naturanodiseret aluminium tilpasses porthøjden optimalt til hver åbning.
Alpha-produkterne er genstand for løbende grundige holdbarhedstests. I forbindelse med disse tests åbnes og lukkes prototyperne 30.000 gange, hvorefter de vurderes af eksperter. Denne konstante opmærksomhed på kvalitet og sikkerhed har båret frugt, og vores ledhejseporte og deres fysiske egenskaber er helt i overensstemmelse med EN 13241-1 og certificeret af TÜV Nord.
Tekniske fakta – Alpha, ledhejseporte
CE-mærkning standard EN13241. Motordrevne modeller CE-mærkes også i overensstemmelse med maskindirektivet, lavspændingsdirektivet og EMC-direktivet. Isoleringsværdi 5.000 x 5.000 mm: 1,02 W/m2K U-værdi for ALU 40 mm sektionsport 5.000 x 5.000 mm: 3,87 W/m2K U-værdi ISO 60 mm sektionsport 5.000 x 5.000 mm: 0,77 W/m2K U-værdi ISO 80 mm sektionsport 5.000 x 5.000 mm: 0,49 W/m2K Lufttæthed Vandtæthed Vindlast EN12424. Sikkerhed og certificering iht. den gældende standard for porte, EN13241. F. eks. er portene udstyret med: – Beskyttelse mod wirebrud – Beskyttelse mod fjederbrud
Plads ved siderne Åbningshastighed Nødmanøvrering Driftsspænding, nettilslutning
Motor, kapslingsklasse Frekvensstyret motor (tilvalg) Kabelføring Ekstra sikkerhedsfotocelle
Alle ledhejseporte CE-mærkes i overensstemmelse med Byggevareforordningen iht. gældende
U-værdi ISO 40 mm sektionsport
Klasse 2 i henhold til EN12426.
Klasse 2 iht. EN12425.
Klasse 3 iht. EN12444 og
Sikkerheden har været en vigtig del af udviklingsarbejdet, og portene er udformet i overensstemmelse med og CE-mærket
– Beskyttelse mod slap wire på motordrevne porte
– Afsporings- og fingersikre skinner
– Fingersikre sektionssamlinger på porte, der er lavere end 2,5 m
– Optisk føleliste på motordrevne porte
– Overbelastningsbeskyttelse, der forhindrer, at man “går med” porten op.
Min. 250 mm fri plads fra portåbning ved motorsiden. Mål i øvrigt iht. standard for ledhejseporten.
Varierer afhængigt af portstørrelse og valgte beslag. Standardmotorerne kører med 24 omdrejninger/min., hvilket svarer til 0,15-0,25 m/s. De omdrejningstalsstyrede motorer kan køre med 65 omdrejninger/min. ved åbning og 30 omdrejninger/min. ved lukning ned til 2,5 meters åbning
Manuelt via håndkæde, kædeskift, integreret i motoren.
3-faset 400 V, T10A via CEE-kontakt, der er tilsluttet som standard.
Frekvensstyrede motorer 3-faset 400 V.
3-faset elmotor på 0,37 KW 50 hz. Kapslingsklasse IP65. Temperaturområde fra -10 °C til + 40 °C. Motorbeslag medfølger.
1-faset 230 V, kapslingsklasse IP65
Komplet kabling udstyret med plug in-stik. Optisk føleliste med koblingsdåse monteret på port. Spiralkabel med plug in-stik og fastgørelser. Mikroafbryder til lås med tilslutning til styreskab via spiralkabel.
Leveres, når anvendelsesområde og placering kræver det.
Vinduer – Alpha, ledhejseporte

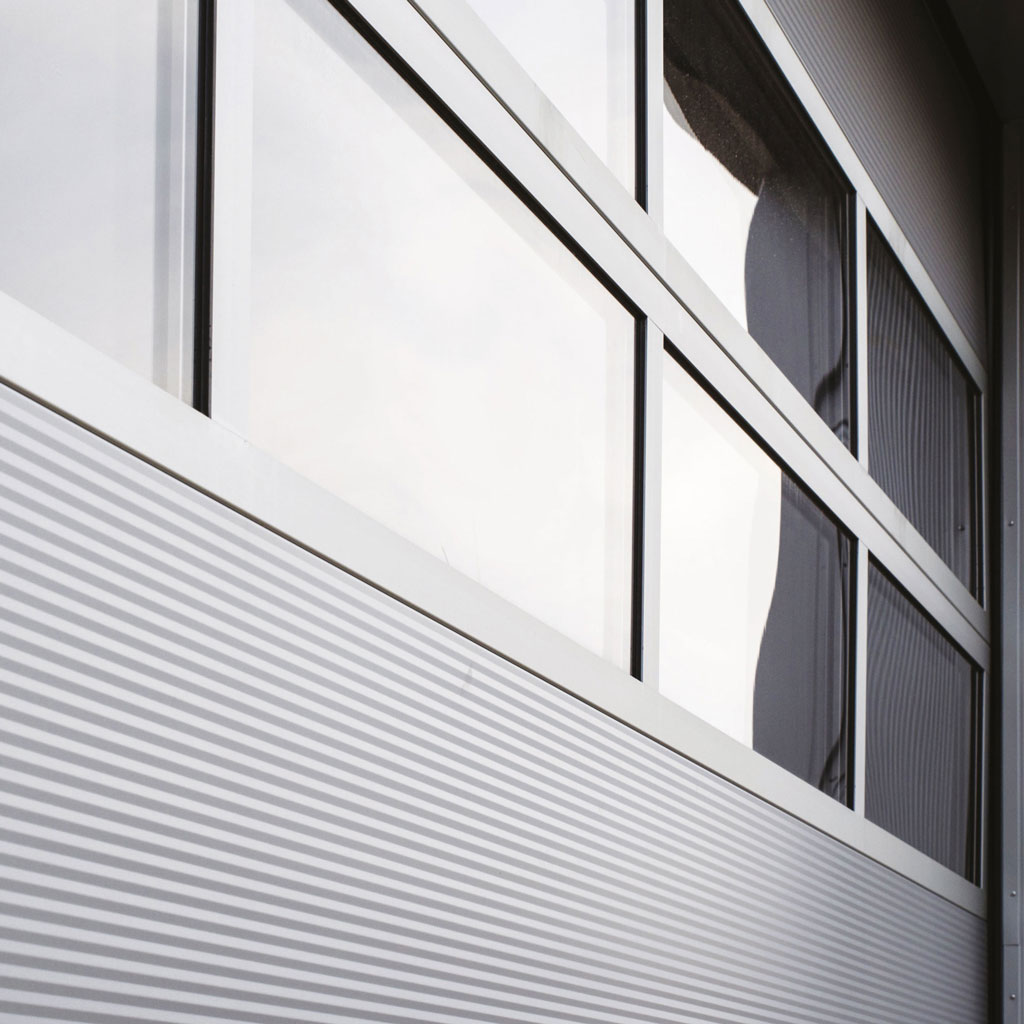

Ledhejseporten kan udstyres med helglassektioner, der fremstilles af naturanodiserede aluminumprofiler, og kan udstyres med isolerende plastvinduer med 2 glas.

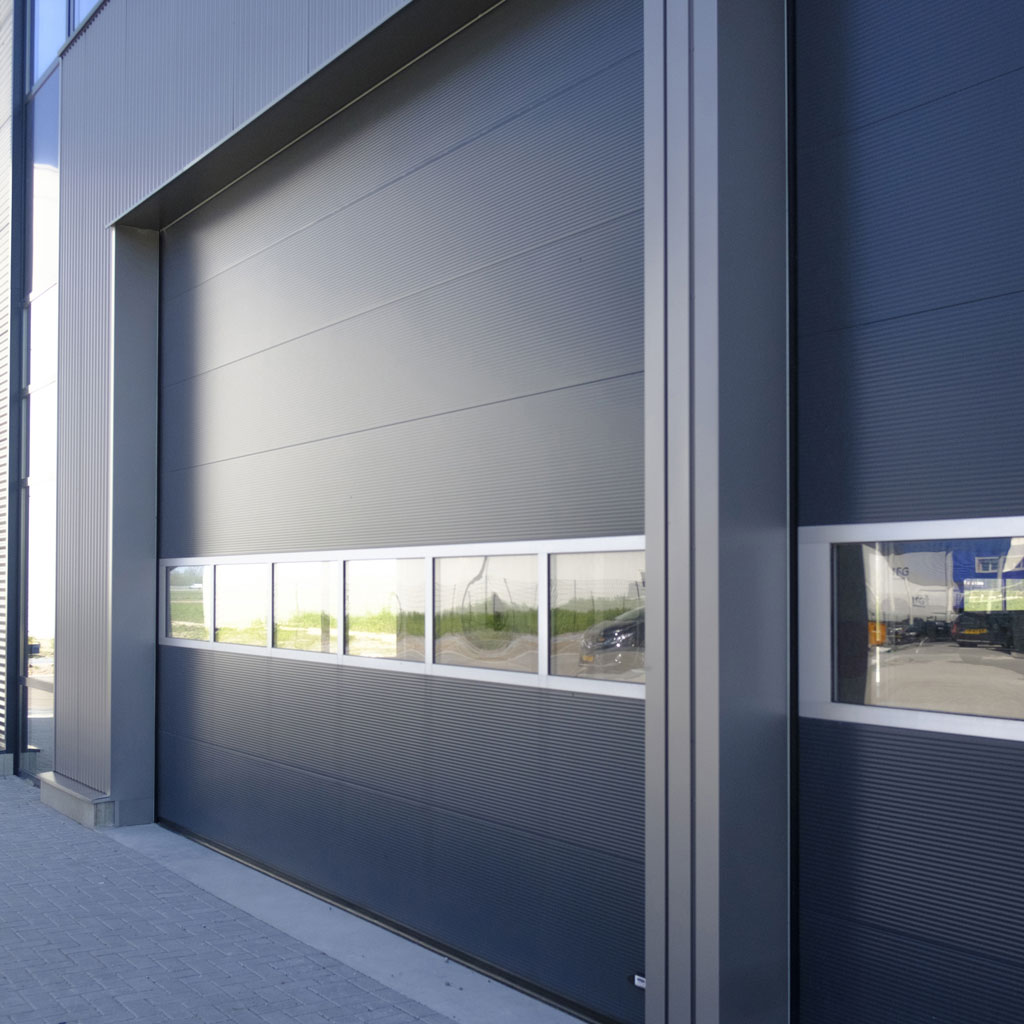

ISO-sektionsportene kan udstyres med plexiglasvinduer, der giver et mere naturligt lys og forbedret sigtbarhed. Standardvinduerne er aflange, med lige eller afrundede hjørner og enkelt eller isolerende dobbeltrude.
| Aluport med helglas | Alusektion med vinduer |
 |
 |
Kulører, farver – Alpha, ledhejseporte
En industriports farve har naturligvis stor betydning for helhedsindtrykket af bygningen.
| Alphas interne sortiment tilbyder 12 almindelige RAL-farver; kontakt Prido for flere farver. |  |
|---|
| RAL 3000 | RAL 5003 | RAL 5010 | RAL 6009 |
|---|---|---|---|
 |
 |
 |
 |
| RAL 7005 | RAL 7016 | RAL 8014 | RAL 9002 |
|---|---|---|---|
 |
 |
 |
 |
| RAL 9005 | RAL 9006 | RAL 9007 | RAL 9010 |
|---|---|---|---|
 |
 |
 |
 |
Projekteringsvejledning – Alpha, ledhejseporte
Skinnesystemet til Alphaporten er unikt med hensyn til profilernes udformning, materialevalg og finish. Brugersikkerhed, slidstyrke og pålidelighed er de primære udgangspunkter for konstruktionen af skinnesystemet.
T 240 Lavløft
A = 240 mm
T 340 Lavløft A = 350 mm
T 400 Højløft A = løft + 400 mm,
T 400 hF Højløft med nedsænket fjederpakke A = løft + 200 mm,
T 450 Standardløft A = 430 – 510 mm
T 500 Vertikalløft A = daghøjde + 560 mm
T 500 hF Vertikalløft med nedsænket fjederpakke A = daghøjde + 400 mm
B = daghøjde + 1.000 mm
Bredde maks. 6.500 mm
B = daghøjde + 750 mm
Bredde maks. 6.500 mm
B = daghøjde – løft + 600 mm
B = daghøjde – løft + 600 mm
Bredde maks. 4.500 mm
Løft min. 1.450 mm
B = daghøjde + 650 mm
Bredde maks. 4.500 mm
Skinnesystem og beslag – Alpha, ledhejseporte
Skinnesystemet til Alphaporten er unikt med hensyn til profilernes udformning, materialevalg og finish.
Brugersikkerhed, slidstyrke og pålidelighed er de primære udgangspunkter for konstruktionen af skinnesystemet.
Alt fremstilles på Alpha-Deurens egne fabrikker med den nyeste teknik. Materialet er galvaniseret, og alt er sammensat med skruer og møtrikker for at gøre vedligeholdelsesarbejdet nemt.
Portene kan også fås med beslag beregnet til staldmiljøer og vaskehaller.
