HURTIGPORTE
Inde i bygninger, f.eks. mellem forskellige afdelinger, er der nogle gange behov for hurtigkørende porte, eksempelvis for at kunne begrænse indsyn eller tillade trafik med gaffeltrucks, uden at de forskellige arbejdsmiljøer påvirker hinanden. I sådanne situationer er vores hurtigport Revolid en god løsning. Den åbner med 1,8 m/s og er med sin enkle og pålidelige konstruktion et meget prisbilligt valg.
STYRKERNE VED EN HURTIGPORT FRA PRIDO
- Udviklet og fremstillet i Sverige
- Langtidstestet til 1 million åbningscyklusser
- Fremstilles udelukkende efter mål i størrelser på op til 3500 x 3500 mm
- Åbningshastighed 1,8 m/s
- Let og hurtig at montere takket være få dele og skruebeslagene
- Kræver minimal plads i siderne og foroven, hhv. 100 mm og 500 mm
- Motorer og styreenheder fra Europas største producent, tyske GFA
- Lysgardin i åbningen giver optimal sikkerhed og mindsker faren for påkørsel
- Lave vedligeholdelsesomkostninger
- Kort leveringstid og høj leveringssikkerhed
- CE-mærket iht. den europæiske standard for porte, EN 13241
- 7 års garanti
- 2 års garanti på elektronikken
Revolid hurtigport
Virksomhedspræsentation
SÄKERHET
Sikkerheden har været en vigtig del af udviklingsarbejdet, og portene er udformet i overensstemmelse med og CE-mærket i henhold til den gældende standard for porte, EN 13241. Portene forsynes med lysgardin i åbningen. Ved lukning afskærmer den muligheden for kontakt med portbladet og reducerer samtidig risikoen for påkørselsskader. Porten skifter til fuld åbning, når der kommer noget ind i lysgardinzonen.
Tekniske fakta Revolid hurtigport
CE-mærkning Isoleringsværdi hurtigport Lufttæthed Vedligeholdelse, service Mekanisk styrket Vandtæthed Vindlast Portblad Vinduer Bundprofil Bundtætning Sideprofiler Tætninger DVægkonsoller og lejer
Alle Revolid-porte CE-mærkes i overensstemmelse med Byggevareforordningen, Maskindirektivet, Lavspændingsdirektivet og EMC-direktivet i henhold til den gældende standard EN13241.
NPD (ingen værdi udregnet, beregnet til indendørs placering).
NPD, i henhold til ENEN 13241.
Markedets laveste servicebehov. 1 gang hver 18. måned eller efter maks. 50.000 åbninger.
Dimensioneret og testet til 1.000.000 åbningscyklusser
i henhold til EN 12605.
Klasse 0, i henhold til EN 12425.
Klasse 2, i henhold til EN 12444 og EN 12424.
Rivfast og vævsforstærket PVC-dug, 900 g/m2, tykkelse ca. 0,9 mm. Fås i 4 forskellige standardfarver. HF-svejsede kederlister, som er svejset fast i portdugens sider.
1,0 mm klar PVC HF-svejset i portbladet.
2-delt aluminiumbjælke med en konstruktion, som tåler mindre kollisioner uden at tage skade. Bundprofilen indeholder også de vægte, der holder portdugen
udspændt, når porten er lukket.
70 mm høj bundtætning af EPDM-gummi, som sikrer en god tætning mod gulvet. Bundtætningen, bundprofilen og portdugens udformning giver en løsning, som også tætner helt ned i portens hjørner (noget, der ellers er et almindelig problem ved hurtigporte). Der er heller ingen dyre komponenter, som let bliver beskadiget ved påkørsel. Lysgardinet i portens sider sørger for personsikkerheden.
Kraftige strengpressede aluminiumprofiler i et 2-delt design, som automatisk giver plads til kabelkanaler til portens forskellige styreenheder og motortilslutninger og samtidig fungerer som styreanordninger for portbladet.
Dugen kører i smalle spor i sideprofilerne. Alu-profil, som reducerer åbningen mellem dugen og væggen over porten.
Kraftige, elforzinkede, laserskårne plader med en tykkelse på 5 mm, som er forsynet med aflange huller til nem montering og justering. Kraftige kuglelejer, der boltes fast på lejekonsollerne.

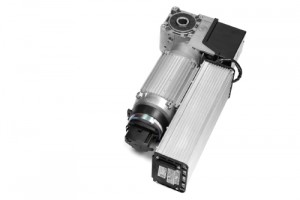

Motor
Frekvensstyret motor GFA FI 4.250, 1-faset 230 V, kapslingsklasse IP65 som tilvalg. Indbygget bremse/faldsikringsanordning, der fungerer som nedstyrtningsbeskyttelse. Temperaturområde -10 til +40 ºC.
Portindfatning
I stål med en tykkelse på mindst 4 mm eller træ med en tykkelse på mindst 75 mm.

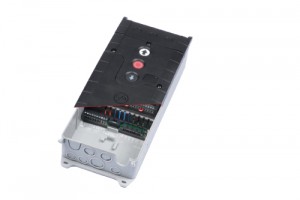

Styreenhed
GFA TS971, frekvens 50/60 Hz, 1-faset driftsspænding 230V, sikring 10-16 A, kapslingsklasse IP65, luftfugtighed op til 93 % ikke-kondenserende.
Temperaturområde -10 til +40 ºC.
Lysgardin
Omsluttet af aluminium og skruet fast på sideprofilerne. 15 m kabler til både sender og modtager, statusindikatorer af LED-typen.
Dugtromle
Lavet af stål, diameter 133 mm, med svejsede endedæksler og aksler.
7 års garanti
Se separat dokument med vores garantibetingelser. (2 års garanti på elektronikken)
Farver Revolid hurtigport
 |
 |
 |
 |
|---|---|---|---|
| RAL 3002 | RAL 9016 | RAL 5010 | RAL 7037 |
Vinduesmuligheder Revolid hurtigport
Revolid-porten kan forsynes med vinduer/observationsruder i henhold til nedenstående valgmuligheder. De fremstilles af klar
1,0 mm PVC, som svejses fast i portdugen.

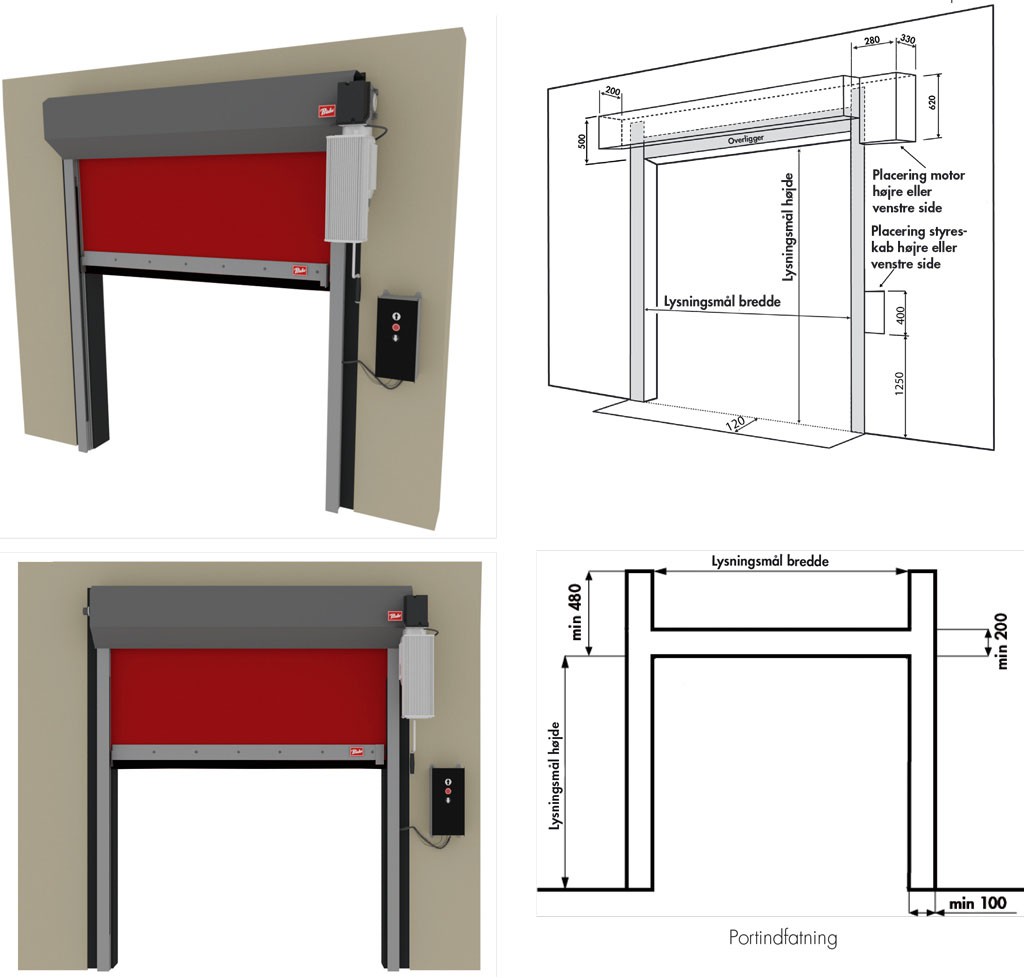

Projekteringsvejledning
Nødvendig fri plads til at gennemføre installationen
Motorer og styreenheder
Motorer og styreenheder til Revolid-porten kommer fra tyske GFA, Europas største og førende producent af portmaskineri. Løsningen
indeholder en række forskellige muligheder, men er samtidig kendetegnet ved sin driftssikkerhed og brugervenlighed.
Følgende funktioner indgår som standard:
• Frekvensstyret motor, som giver en åbnehastighed på • 2 potentialfri relækontakter
1,15 m/s og 0,5 m/s med komplet kabelforbindelse mellem motor og styreenhed
• Komplet kabelforbindelse mellem motor og styreenhed
• 5-polet CEE-stik til tilslutning til strømforsyning med stikforbindelse i styreskabet
• Styreskab GFA TS971, IP65-klassificeret
• Indbygget knapsæt med 3 knapper: åbn, stop, luk
• Digitale endestopindstillinger
• Digital indstilling af rotationsretning (anvendes ved fasevending)
• Indbygget radiomodtager (kun fjernbetjening er nødvendig ved radiostyring)
• Funktion til halv åbning
• Automatisk tidsindstillet lukning
• Kraftovervågning (forhindrer, at en person løftes og trækkes
med af porten)
• Programmerbar vedligeholdelsescyklustæller (med bl.a.
nedtællings-, advarsels- og stopfunktion)
• Cyklustæller for portens samlede antal åbninger
• Fejlhukommelse og hukommelse til programmeringsændring
• Lysgardin til personbeskyttelse, som afskærmer portåbningen
i en højde på op til 2,5 m
• Batteribackup i form af nødstrømsforsyning fås som tilvalg
Ud over disse funktioner er styreenheden bl.a. også forberedt til følgende tilslutninger:
• Aktiv føleliste (ikke nødvendig, når porten er forsynet med lysgardin)
• Ekstra nødstop
• Ekstra trykknapboks eller nøglekontakt
• Ekstra fotocelle
• Ekstern radiomodtager
• Træksnorafbryder
• Kodelås
• Radar
 |
 |
 |
 |
 |
|---|---|---|---|---|

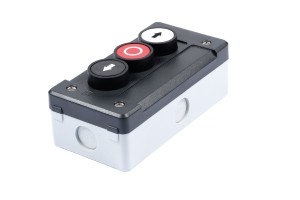

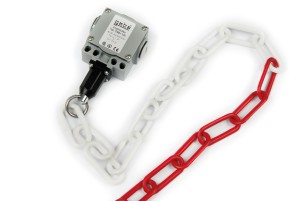

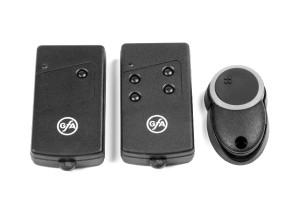

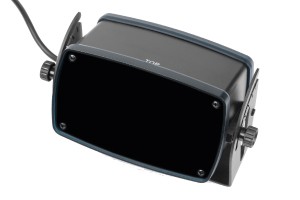

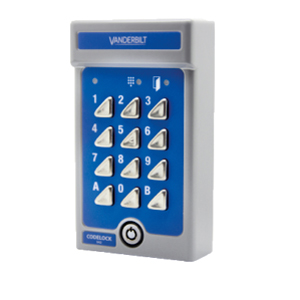

| Radar | Trykknapboks | Træksnorafbryder | Fjernbetjening | Kodelås og kortlæser |
Miljøvaredeklaration – Ecolid-foldeporte
Beskrivelse af virksomhed og produkt
Virksomheden:
Med over 45 års solid erfaring er Prido en af de førende aktører i sin branche.
Virksomheden arbejder med design, udvikling, fremstilling og markedsføring af industriportløsninger til industrivirksomheder og andre portkunder i Norden og Nordeuropa.
Målet er at tilbyde branchens mest attraktive og markedstilpassede sortiment.
Hovedkontor
Ansvarlig:
VD Josephine Stjärnerfält, +46512-295 88
josephine@prido.se
Kontaktperson:
Miljøkoordinator Otto Claéson, 0512-295 85
otto.claeson@prido.se
Miljøarbejde:
Virksomhedens miljøpolitik kan læses på hjemmesiden. Den opdateres jævnligt.
Produktet:
Ecolid-porten er en foldeport med proceslamineret sandwichkonstruktion. Rammeværket består af aluminiumprofiler med forstærkninger af stål. Rammen fyldes med isocyanat og polyol, så der dannes en polyuretanisolering. Inderside og yderside er af varmgalvaniseret pladestål. Fremstillingen sker ved hovedkontoret i Tråvad uden for Vara i Sverige. Porten har en anslået levetid på mindst 25 år. Den angivne levetid forudsætter, at produktet bruges under de forhold, det er beregnet til. Større skader i farvelaget, som også skader det underliggende galvaniseringslag, bør repareres. Derudover kræves der kun den vedligeholdelse, der er angivet under vedligeholdelsesanvisningerne i industriportens brugervejledning.
Indholdsdeklaration:
Nedenstående tabel indeholder oplysninger om indholdet i Ecolid. Da portenes mål tilpasses kundens krav, kan tallene for de individuelle porte variere.
Tabellen viser indholdet i den mest almindelige udførelse – 4.000 mm x 4.000 mm med en vinduesrække og gennemgangsdør:
| Materiale | Mængde |
| Stål | 233,2 kg |
| Aluminium | 65 kg |
| Gummi | 19,9 kg |
| Plast | 0,1 kg |
| Polyuretan | 43 kg |
| Vinduer | 7,2 kg |
| Andet | 0,2 kg |
| I alt | 368,6 kg |
Kontakt producenten for at få flere oplysninger om de komponenter, der indgår.
Deklaration for miljøpræstation: Oplysningerne om produktets miljøpræstation er opdelt i en fremstillingsdel og en anvendelsesdel. Fremstilling: Ressourceforbrug: Emission af forurenende stoffer: Andre oplysninger: – Kemikalier, der anvendes i produktionen: polyol, isocyanat, smeltelim. Emballage: Egne emissioner: Genvinding:
– Elforbrug ca. 104 kWh/port.
– Der forekommer ingen målelig emission.
– Farligt affald: Der forekommer en vis mængde affald ved rengøring af polyol- og isocyanatmaskine. Dette håndteres ved destruktion af Stena Recyling. Der forekommer i gennemsnit ca. 150 kg pr. år, hvilket bør ses i forhold til de 192 tons råmaterialer, der indgår i produktionen.
– Andet affald: Der forekommer affaldsprodukter i form af udskæringer i produktionen. De klassificeres ikke som farligt affald, men kan deponeres uden restriktioner samt bruges til jordisolering.
– Emballering foretages på stativ. Stativet består af sidegavle i stål med træfod, trælameller som afstandsstykker og plastikskive i den nederste kant af portemballagen. Fastgøres med plastikbånd og trælameller øverst på portstativet. Løst tilbehør emballeres i plastikindpakket papæske.
– Ingen kendte.
Metallet kan materialegenvindes. Træ- og gummirester kan energigenvindes. Skumplastaffald kan deponeres uden begrænsninger (ikke-komposterbart). Limrester kan forbrændes/deponeres.
