Sidehængte garageporte
Ecolid sidehængte garageporte i karm er baseret på Sveriges bedst sælgende foldeport med samme navn. Sidehængte garageporte er udstyret med en vridningsstiv C-karm af naturanodiserede profiler med brudt kuldebro og indbyggede riller til tætningslister af EPDM-gummi. Porten er beregnet til placering i den udvendige facade og er derfor udstyret med indvendige beslag, der holder portbladene i åben position.
KRÆFTERNE MED EN BATTLE GATE FRA PRIDO
- Portene er udviklet og fremstillet i Sverige
- Fremstilles udelukkende efter mål, maks. karmydermål 2490 x 2490 mm
- Medfølgende karmskruer og justeringsbøsninger, som er monteret i karmen
- Nem og hurtig at montere
- Slæbeliste forneden som tætning mod gulvet
- Letanvendelige automatiske beslag til 90-graders åbning
- Førsteklasses korrosionsbeskyttelse
- Rammer til vinduer med brudt kuldebro
- Låsekasse med hagerigel i dørbladet
- Kraftigt, tilbagefjedrende dørhåndtag indgår som standard
- Garageslå til låsning med hængelås på sideblad
- Lange serviceintervaller – 36 måneder
- Langtidstestet til 1 million åbninger iht. EN 13241
- CE-mærket iht. den europæiske standard for porte, EN 13241
- 7 års garanti

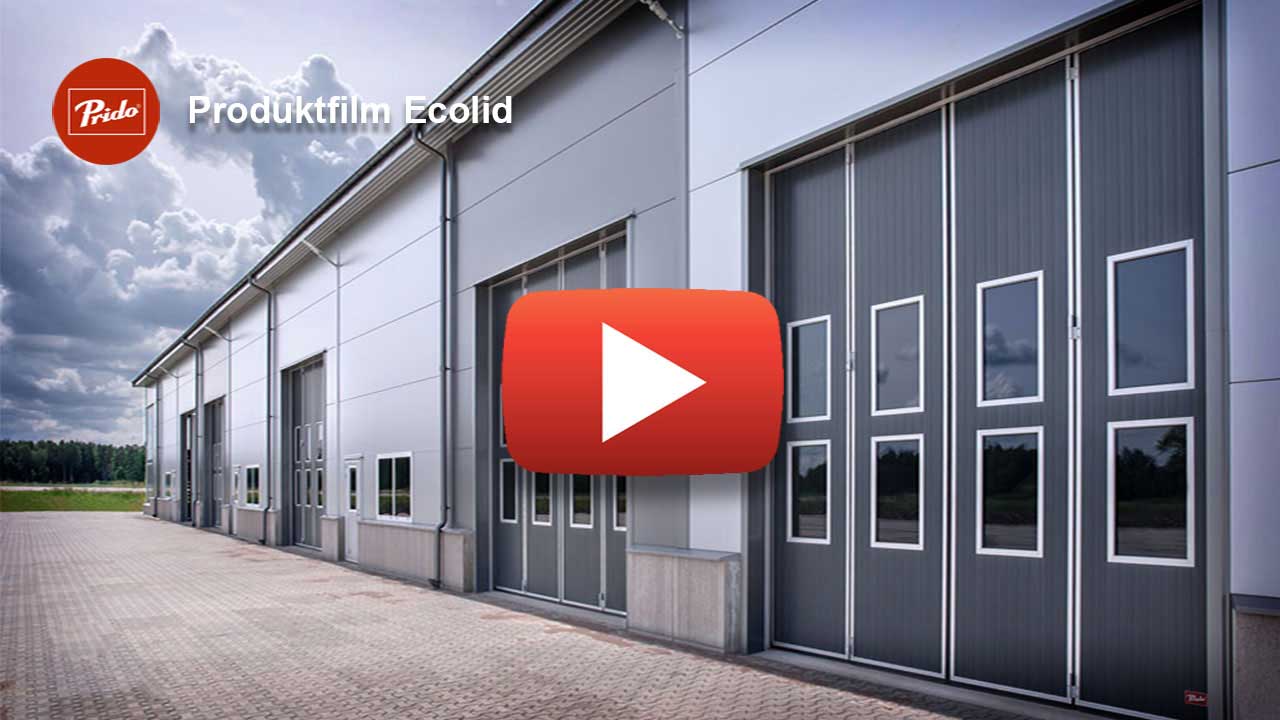

Produktfilm: Ecolid

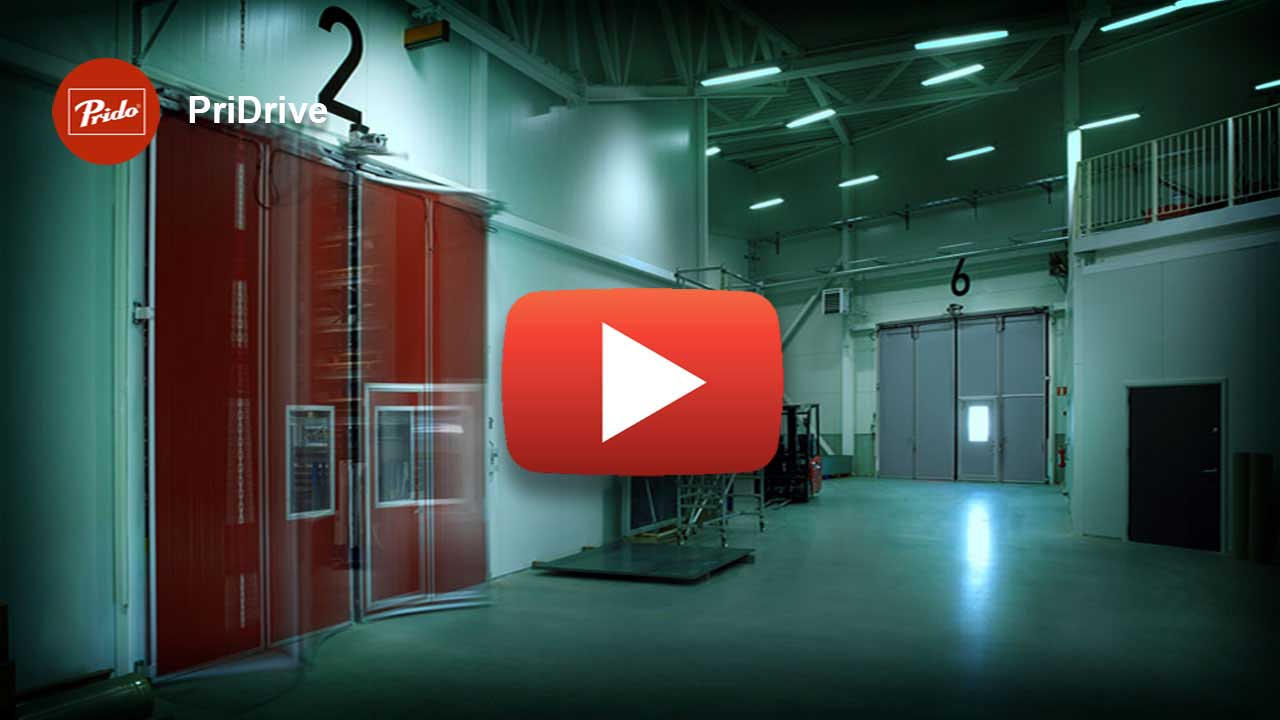

Produktfilm: PriDrive

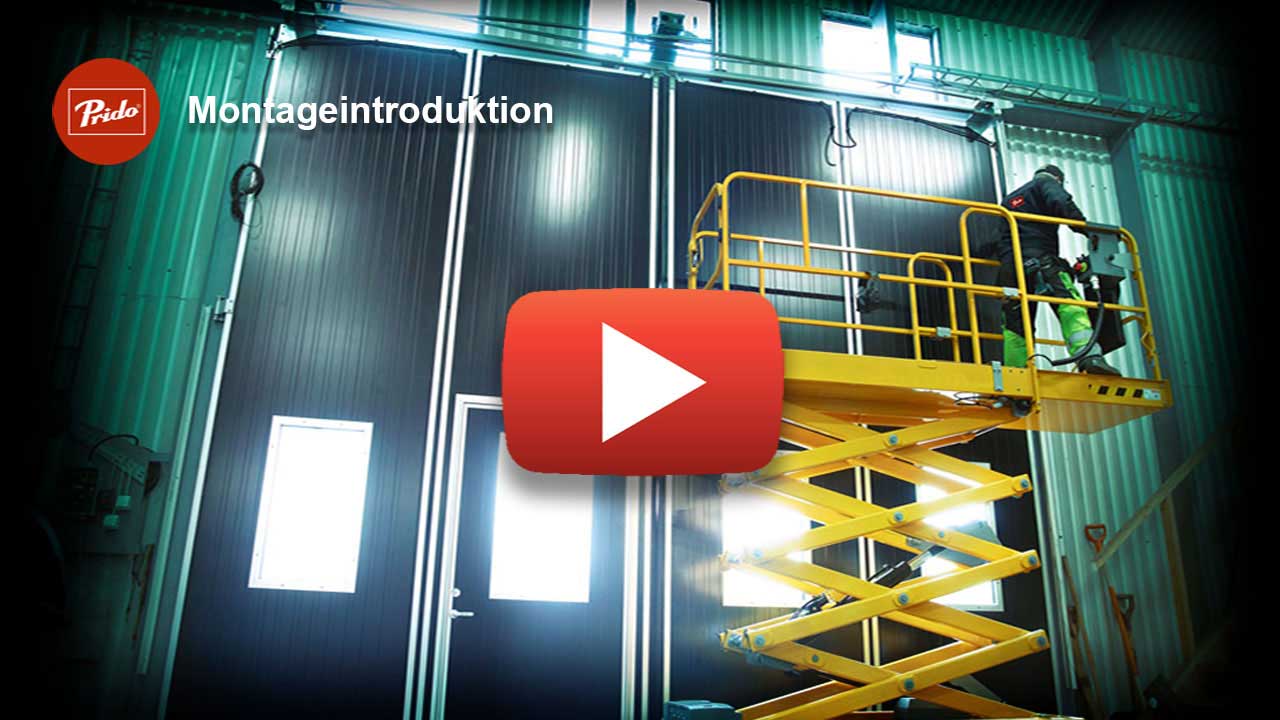

Introduktion til montering

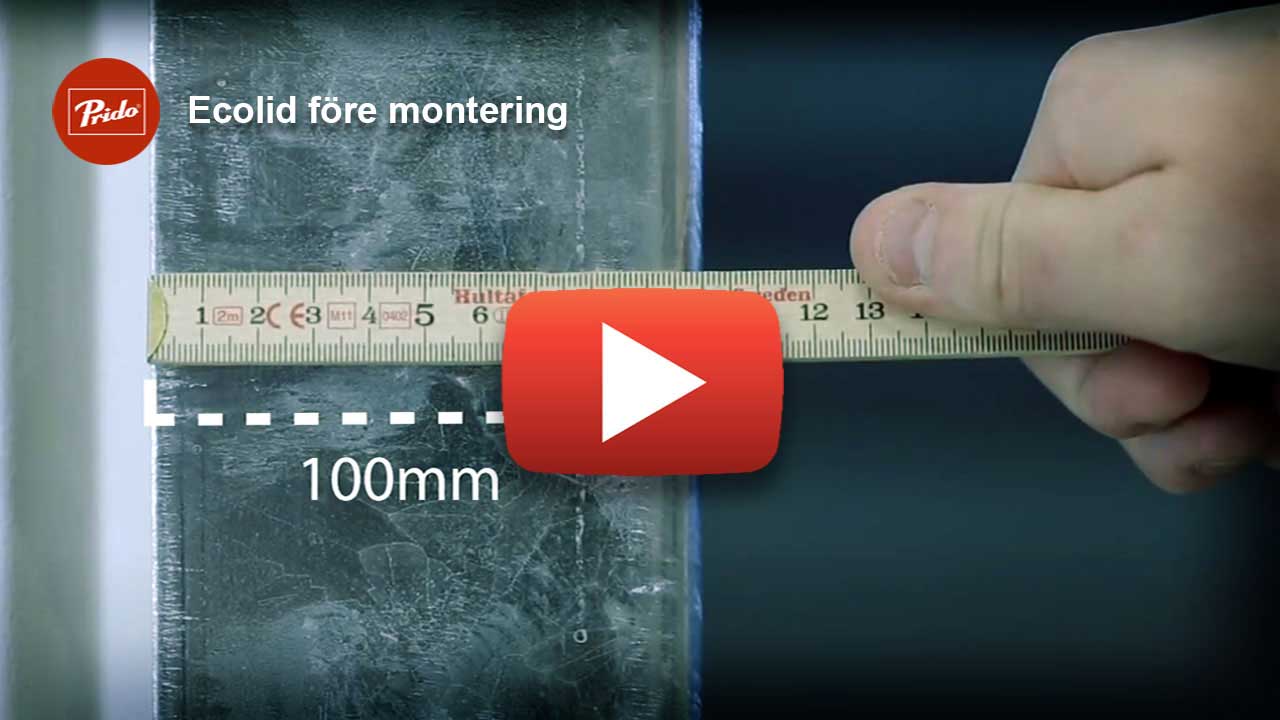

Ecolid før montering
sidehængte garageporte er mest velegnet til små og mellemstore åbninger med lav person- eller køretøjstrafik. Den er baseret på vores velkendte Ecolid foldeport og tilbyder samme høje kvalitet med en rustbeskyttelse i topklasse. sidehængte garageporte er stort set helt vedligeholdelsesfri takket være de velvalgte og slidstærke materialer. Porten skræddersyes til portåbningen i en af vores 11 standardfarver. Maks. karmydermål 2490 x 2490

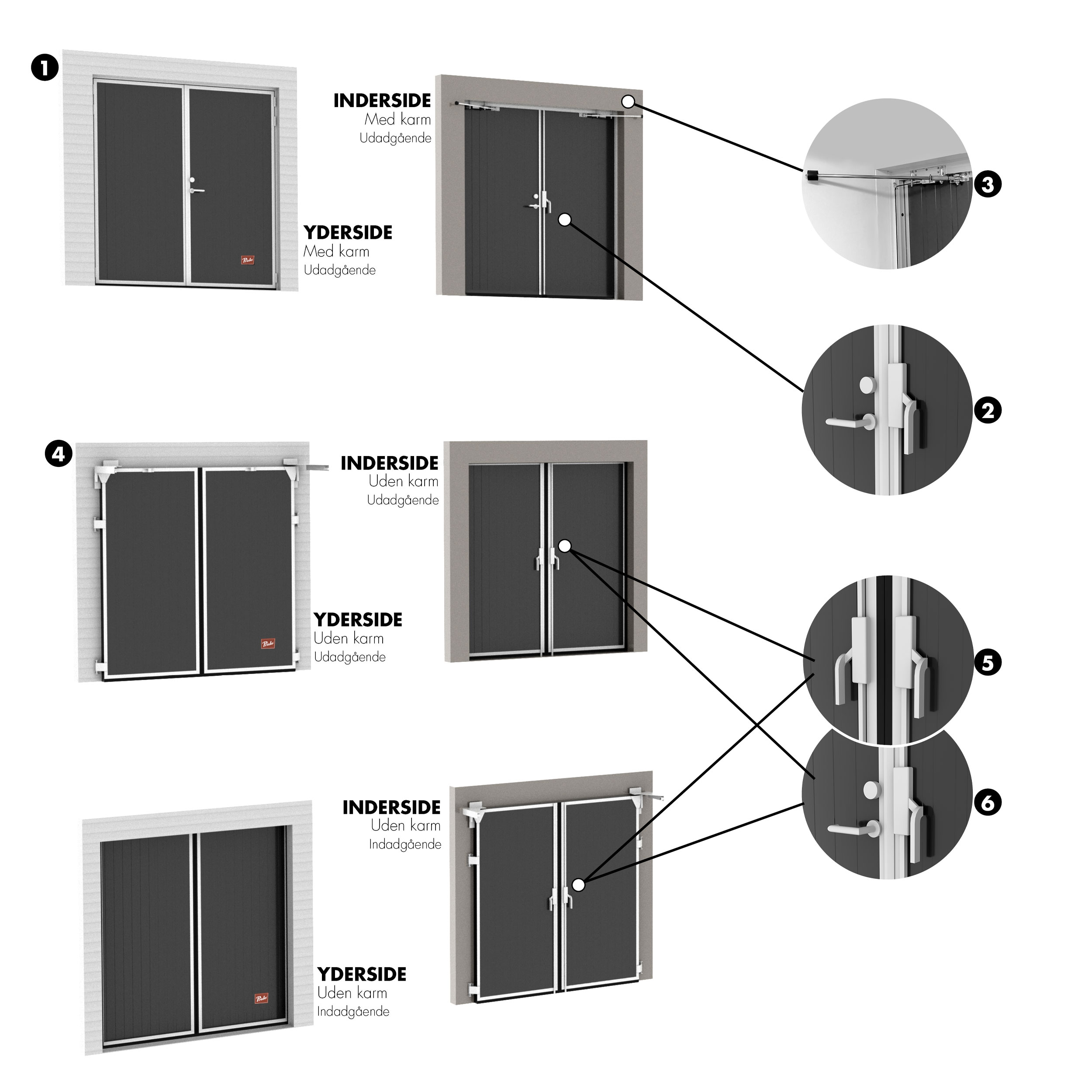

1
En sidehængte garageporte i karm fra Prido er udstyret med en vridningsstiv C-karm af naturanodiserede profiler med brudt kuldebro og indbyggede riller til tætningslister af EPDM-gummi. Porten er beregnet til placering i den udvendige facade og er derfor udstyret med indvendige beslag, der holder portbladene i åben position. Karmydermål maks. 2490 x 2490 mm.
2
Porten udformes altid med en del som gennemgangsdør med låsekasse og håndtag.
3
Letanvendelige automatiske beslag til 90-graders åbning medfølger som standard.
4
En sidehængte garageporte uden karm fra Prido ligner i mange henseender en foldeport. Porten fremstilles til overlapningsmontering og med slæbeliste som tætning mod gulvet. sidehængte garageporte fås med både indadgående og udadgående åbning.
5
Som standard kan sidehængte garageporte kun åbnes og låses indefra.
6
Porten kan udformes med en del som gennemgangsdør med låsekasse og håndtag, hvis porten er maks. 3200 mm høj.
Tekniske fakta om sidehængte garageporte uden karm
CE-mærkning
sidehængte garageporte CE-mærkes i overensstemmelse med byggevareforordningen i henhold til den gældende standard EN 13241.
Isoleringsværdi
U-værdi 1,60 W/(m2/K) for en heldækket port på 2,4 × 2,4 m eller 1,87 W/(m2/K) for en tilsvarende port med 1 række vinduer af type B1.
Beregnet i henhold til EN 12428.
Lufttæthed
Klasse 4, 1,8 m3/m2 h i henhold til EN 12426.
Mekanisk styrke
Dimensioneret og testet til 1.000.000 åbningscyklusser i henhold til EN 13241.
Vandtæthed
Klasse 3 i henhold til EN 12425.
Vindlast
Klasse 2, 3, 4 eller 5 afhængigt af størrelse.
Testet og klassificeret i henhold til EN 12444 og EN 12424.
Sikkerhed
Gummilisterne er udformet, så klemfaren mellem portblad/portblad og portblad/væg helt undgås.
Mindst 3 bærende beslag pr. portblad forhindrer nedstyrtning.
Beslag monteret på portbladene
I elforzinket stål eller aluminium.
På udadgående porte er stålbeslagene også pulverlakerede.
Vinduer
Argonfyldte D4-12-termoruder i seks forskellige standardstørrelser.
Brysthøjden er som standard ca. 1.070 mm.
Der ydes 7 års garanti mod kondens mellem glaslagene.
Vindueskarme af naturanodiserede aluminiumprofiler med brudte kuldebroer.
En del som gennemgangsdør
Det ene portblad kan udføres som en gennemgangsdørdel, hvis porthøjden er maks. 3200 mm.
I så fald leveres gennemgangsdørdelen med låsekasse Dorma DL 919-50 og Habo Atlanta dørhåndtag.
Slutblik monteres på sidebladet, som også udstyres med en garageslå med hængelås.
Trækhåndtag
Naturanodiserede aluminiumhåndtag.
Karmhængsler
Stålhængsler, som kan justeres i flere retninger.
Elforzinkede på indadgående sidehængte garageporte og elforzinkede og pulverlakerede på udadgående porte.
Smørefri teflonbøsninger. Skrues fast i portindfatningen.
Løftende hængsler (tilvalg)
Hæver porten under åbningsbevægelsen med 10 mm.
Velegnet til ujævne gulve. Giver en god tætning i lukket position og en jævn og let åbningsbevægelse uden unødigt slid på slæbelisten.
Portblad
Proceslaminerede sandwichpaneler. Tykkelse 50 mm.
Maks. størrelse på et enkelt portblad er 1250 x 4600 mm.
Ramme af naturanodiserede aluminiumprofiler.
Indstøbte stålforstærkninger til montering af hængsler, styreenheder m.m.
Portindfatning
Lavet af stål, beton eller træ. Mindst 3 mm stål ved indadgående og mindst 4 mm ved udadgående.
3 forskellige skruesæt afhængigt af indfatningstypen.
Staldpakke
sidehængte garageporte, der placeres i en vaskehal eller et staldmiljø, kræver en særlig komponentpakke som ekstra rustbeskyttelse, for at garantien gælder.
Eftermontering er ikke mulig.
Sikkerhed
Gummilisterne er udformet, så klemfaren mellem portblad/portblad og portblad/væg helt undgås. Optiske klemmebeskyttelseslister i lukkekanten på motordrevne foldeporte. Alle motordrevne foldeporte har en ekstra fotocelle på foldesiden. Mindst 3 bærende beslag pr. foldeport forhindrer nedstyrtning.
Tætninger
Lavet af aldersbestandigt EPDM-gummi.
Beslag til at holde porten åben
Automatisk låsning i åben position på både indad- og udadgående sidehængte garageporte.
Overfladebeklædning
Inderside og yderside af varmgalvaniseret pladestål.
Lakeret med 25 µm polyesterlak.
7 års garanti
Se separat dokument med vores
garantibetingelser.
Vedligeholdelse, service
Markedets laveste servicebehov.
1 gang/36 måneder ved manuelle sidehængte garageporte.
Lås
Garageslåer til indvendig låsning med hængelås er standard.
Ønskes cylinderlåse på inder- og yderside, fås tilvalget Prido Fix 480.
Tekniske fakta om sidehængte garageporte med karm
CE-mærkning
sidehængte garageporte CE-mærkes i overensstemmelse med byggevareforordningen i henhold til den gældende standard EN 13241.
Isoleringsværdi
U-værdi 1,58 W/(m2/K) for en heldækket port på 2,4 × 2,4 m eller 1,87 W/(m2/K) for en tilsvarende sidehængte garageporte med 1 række vinduer af type B1.
Beregnet i henhold til EN 12428.
Lufttæthed
Klasse 4, 1,8 m3/m2 h i henhold til EN 12426.
Mekanisk styrke
Dimensioneret og testet til 1.000.000 åbningscyklusser i henhold til EN 13241.
Vandtæthed
Klasse 3 i henhold til EN 12425.
Vindlast
Klasse 2, 3, 4 eller 5 afhængigt af størrelse.
Testet og klassificeret i henhold til EN 12444 og EN 12424.
Sikkerhed
Mindst 3 bærende beslag pr. portblad forhindrer nedstyrtning.
Karm
Karm i naturanodiserede aluprofiler med brudte kuldebroer og integrerede karmbøsninger til skruebeslag og justering.
Karmen er type C til tunnelmontering i åbningen.
Beslag monteret på portbladene
Indvendigt beslag i elforzinket stål.
De udvendige hængsler er elforzinkede og pulverlakerede.
Vinduer
Argonfyldte D4-12-termoruder i seks forskellige standardstørrelser.
Brysthøjden er som standard ca. 1.070 mm.
Der ydes 7 års garanti mod kondens mellem glaslagene.
Vindueskarme af naturanodiserede aluminiumprofiler med brudte kuldebroer.ranodiserade aluminiumprofiler med
brutna köldbryggor.
En del som gennemgangsdør er standard
Det ene portblad udføres som gennemgangsdørdel. I så fald leveres den med låsekasse Dorma DL 919-50 og Habo Atlanta dørhåndtag.
Slutblik monteres på sidebladet, som også udstyres med en garageslå med hængelås.
Hængsler
3 hængsler i hver side, hængsler af typen ASSA 3220.
Vægbeslag
I stål eller træ. Det medfølgende skruesæt fungerer til begge alternativer.
Portblad
Proceslaminerede sandwichpaneler. Tykkelse 50 mm.
Maks. størrelse på et enkelt portblad er 1204 x 2423 mm.
Ramme af naturanodiserede aluminiumprofiler.
Indstøbte stålforstærkninger til montering af hængsler, styreenheder m.m.
Tætninger
Af aldersbestandigt EPDM-gummi, påsat i riller i karmen.
33 mm høj slæbeliste til tætning mod gulvet.
Beslag til at holde porten åben
Placeret helt indvendigt og med automatisk låsning i åben position.
Manøvreres med en indvendigt placeret træksnor.
Overfladebeklædning
Inderside og yderside af varmgalvaniseret pladestål.
Lakeret med 25 µm polyesterlak.
7 års garanti
Se separat dokument med vores
garantibetingelser.
Vedligeholdelse, service
Markedets laveste servicebehov.
1 gang/36 måneder ved manuelle porte.
Farvekort, farve for Ecolid industriport og foldeporte
Farven på et industriport er selvfølgelig af stor betydning for bygningens overordnede indtryk.
Alle Ecolid industriporter dækket af stålplade.
Sølv 045
RAL: 9006
Skovgrøn 874
RAL: 6003
Gråhvid 022
RAL: 7044
Blå 558
RAL: 5009
Blyantsgrå 036
RAL: 7024
Hvid 010
RAL: 9010
Rød 758
RAL: 3009
Antracitgrå 035
RAL: 7016
Grafit 044
RAL: 9007
Chokoladebrun 434
RAL: 8017
Sort 015
RAL: 9005
Bemærk, at farven på en computerskærm kan variere fra den faktiske skygge. For nøjagtig farve kontakt os venligst for plademetalprøver.
Farve struktur
- Stål ark
- Zink lag
- Passivering lag
- Primær farve (Primer)
- Polyesterlak 25 μm
- Bagkantfarve 10 μm
Miljøvaredeklaration – Ecolid-foldeporte
Beskrivelse af virksomhed og produkt
Virksomheden:
Med over 45 års solid erfaring er Prido en af de førende aktører i sin branche.
Virksomheden arbejder med design, udvikling, fremstilling og markedsføring af industriportløsninger til industrivirksomheder og andre portkunder i Norden og Nordeuropa.
Målet er at tilbyde branchens mest attraktive og markedstilpassede sortiment.
Hovedkontor
Ansvarlig:
VD Josephine Stjärnerfält, +46512-295 88
josephine@prido.se
Kontaktperson:
Miljøkoordinator Otto Claéson, 0512-295 85
otto.claeson@prido.se
Miljøarbejde:
Virksomhedens miljøpolitik kan læses på hjemmesiden. Den opdateres jævnligt.
Produktet:
Ecolid-porten er en foldeport med proceslamineret sandwichkonstruktion. Rammeværket består af aluminiumprofiler med forstærkninger af stål. Rammen fyldes med isocyanat og polyol, så der dannes en polyuretanisolering. Inderside og yderside er af varmgalvaniseret pladestål. Fremstillingen sker ved hovedkontoret i Tråvad uden for Vara i Sverige. Porten har en anslået levetid på mindst 25 år. Den angivne levetid forudsætter, at produktet bruges under de forhold, det er beregnet til. Større skader i farvelaget, som også skader det underliggende galvaniseringslag, bør repareres. Derudover kræves der kun den vedligeholdelse, der er angivet under vedligeholdelsesanvisningerne i industriportens brugervejledning.
Indholdsdeklaration:
Nedenstående tabel indeholder oplysninger om indholdet i Ecolid. Da portenes mål tilpasses kundens krav, kan tallene for de individuelle porte variere.
Tabellen viser indholdet i den mest almindelige udførelse – 4.000 mm x 4.000 mm med en vinduesrække og gennemgangsdør:
| Materiale | Mængde |
| Stål | 233,2 kg |
| Aluminium | 65 kg |
| Gummi | 19,9 kg |
| Plast | 0,1 kg |
| Polyuretan | 43 kg |
| Vinduer | 7,2 kg |
| Andet | 0,2 kg |
| I alt | 368,6 kg |
Kontakt producenten for at få flere oplysninger om de komponenter, der indgår.
Deklaration for miljøpræstation: Oplysningerne om produktets miljøpræstation er opdelt i en fremstillingsdel og en anvendelsesdel. Fremstilling: Ressourceforbrug: Emission af forurenende stoffer: Andre oplysninger: – Kemikalier, der anvendes i produktionen: polyol, isocyanat, smeltelim. Emballage: Egne emissioner: Genvinding:
– Elforbrug ca. 104 kWh/port.
– Der forekommer ingen målelig emission.
– Farligt affald: Der forekommer en vis mængde affald ved rengøring af polyol- og isocyanatmaskine. Dette håndteres ved destruktion af Stena Recyling. Der forekommer i gennemsnit ca. 150 kg pr. år, hvilket bør ses i forhold til de 192 tons råmaterialer, der indgår i produktionen.
– Andet affald: Der forekommer affaldsprodukter i form af udskæringer i produktionen. De klassificeres ikke som farligt affald, men kan deponeres uden restriktioner samt bruges til jordisolering.
– Emballering foretages på stativ. Stativet består af sidegavle i stål med træfod, trælameller som afstandsstykker og plastikskive i den nederste kant af portemballagen. Fastgøres med plastikbånd og trælameller øverst på portstativet. Løst tilbehør emballeres i plastikindpakket papæske.
– Ingen kendte.
Metallet kan materialegenvindes. Træ- og gummirester kan energigenvindes. Skumplastaffald kan deponeres uden begrænsninger (ikke-komposterbart). Limrester kan forbrændes/deponeres.
